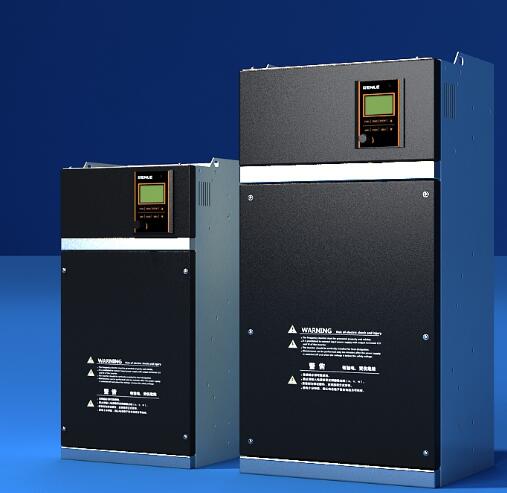

RNB3000系列变频器是用于控制三相交流电动机速度的变频器，产品采用现代微处理器技术及SVPWM控制理论技术，并采用具有现代技术水平的绝缘栅双极型晶优酷管IGBT作为功率输出器件。因此具有很高的运行可靠性，可调的载波频率极大的降低了电机运行的噪声。该产品***的保护功能为变频器和电动机提供了良好的保护。

产品适用范围：

○ 适用于风机、空压机、泵类的运行工况点偏离高效区的系统；

○ 适用于压力、流量变化幅度较大、运行时间长的系统；

○ 适用于使用挡风板、阀门截流以及旁路分流等方法调节流量的系统；

○ 中低流量变化类型的风机、空压机、泵类负载及全流量间隙类型的风机。

产品特点：

○ 全新的空间矢量技术

***的矢量算法保证在***低开关损耗前提下实现低频大转矩，高效率电网电压利用率及优化的正弦波输出，使电机工作噪音降低，发热减少。

○ 特有的软件死区补偿

死区时间是变频器低频脉动转矩产生的主要原因，RNB3000 独特的软件死区补偿***大限度地保证低频极速条件下的平稳转矩特性。

○ ***的无速度传感器转速跟踪自启动

能够启动正在运转中的电机，保证用户设备平稳继续运行，RNB3000 能够自动识别转速实现平稳转速跟踪。

○ 自动节能运行

独特的软件功率因数调节，根据负载的变化，动态调节功率因数，节省更多的能源。

○ 电压波动抑制

动态自动电压控制(AVC) 功能，确保输入电压波动±20％时，输出电压波动小于±5％。

○ 完善的保护功能

具有过压、过流、欠压、IGBT 短路、反时限过载、负载短路、接地等保护设计。

○ 内置柔性PWM 能耗制动

用户选择适当的制动电阻可方便实现能耗制动。

○ 友好的人机界面，灵活的输入输出接口

LCD 中英文显示，提供8 路数字输入，2 路模拟输入，2 路模拟输出，3 路数字输出；八段用户可编程运行，电动电位器设定模式。

○ 智能温度检测

○ 智能风机管理

①根据变频器运行/ 停止命令控制风机起停；

②用户可自行设定温度控制风机起停。

技术指标：

输入

电源：3相380Vac 50/60Hz

输入电压范围：电压：±20%，电压失衡率：＜3%；频率：±5%

输出

● 适配电机容量：1.5~500kW（恒转矩应用）；2.2~500kW（变转矩应用）

● 额定电流输出：4.1~972A（恒转矩应用）；5.6~972A（变转矩应用）

● 额定电压：3相380Vac 50/60Hz

● 调频范围：0~600Hz

● 设定分辨率：模拟设定：***高频率设定值的0.4%；数字设定：0.01Hz（100Hz以下）；0.1Hz（100Hz以上）

● 频率精度：模拟设定：±0.2%（25±10℃）；数字设定：±0.01%（-10~+40℃）

● 过电流承受量：额定输出电流的150%，1分钟

控制

● 控制方式：优化空间矢量SPWM

● 转矩补偿：起动时自动转矩提升，达到150%以上

● 转差补偿：补偿带负载时的速度降落，提高机械特性硬度

● 瞬时停电再起动：瞬时停电后恢复供电时，在一定范围内变频器可自动再起动

● 上下限频率：可设定上限频率和下限频率

● 跳跃频率：跳跃频率可设定3组

● 转速跟踪再起动：不使运转中的电动机停止，就能切换到变频方式中运转

● 加减速积分类型：可选择线性，S1及S2曲线，满足多种不同用途的需要

● 运行操作方式：键盘操作：由键盘控制；端口操作；由数字输入端口和模拟输入端控制；通信：MODBUS、PROFIBUS通信协议（任选一种）

● 停车方式：可选择自由停车，减速停车及减速加直流制动停车

● 低噪音运行控制：调制频率可由1KHz~6KHz连续修改以降低运行控制

● PID闭环控制：可适用于流量，压力，温度等多种不同的闭环控制系统

● 频率设定：键盘设定：有▲ 和▼ 键设定；模拟输入信号设定（电位器设定）：通过0~10VDC电压信号；0~20mA，4~20mA电流信号进行设定；多段频率选择设定：可由数字量输入端口组合，选择0~7段频率运行。

● 运行状态输出信号：继电器输出：可选择表示运行，故障，监视等运行状态。；模拟量输出：可选择表示频率，电流，电压，转速等运行参数。

显示

● 运行/停止时：显示频率，电流等

● 设定时：显示设定的菜单号或设定的参数值

● 功能操作时：显示正在操作的功能信息提示信息

● 报警、故障时：各种报警指示，故障代码显示

保护

● 过载保护：监测变频器的输出负载电流，保护变频器

● 过压保护：监测直流母线的过电压，保护变频器

● 浪涌电压保护：输入电源侧线间或对地有浪涌电压时，保护变频器

● 欠电压保护：监测直流母线的电压降落，当电压低于n608设定电平时，保护变频器

● 过热保护：监测散热器的温升，保护变频器

● 短路保护：变频器输出侧短路或过电流时，保护变频器

● 对地短路保护：变频器输出侧对地短路时，保护变频器

● 电动机过热保护：由变频器电子热继电器对电动机进行过载保护

● 过电流保护：100~150%（可调）

● 接地保护：U、V、W任一相对地短路，变频器停机

环境

● 使用场所：室内，海拔低于1000米，无腐蚀性气体，易燃性气体，无灰尘，油雾和水滴等，防止阳光直射，无强磁场干扰。

● 使用温度：-10℃~40℃

● 使用湿度：5~95%RH（不结霜）

● 振动：≤0.5g

● 保存温度：-25℃~+65℃
